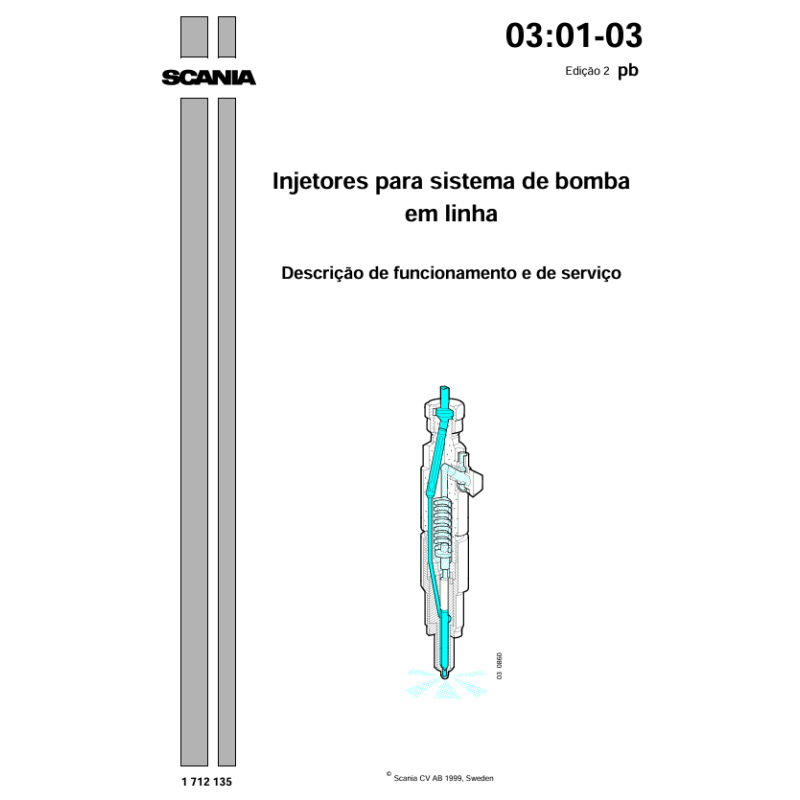

Manual de Serviço Injetores Scania Série 4 – Bomba Injetora em Linha (03:01-03) – PDF

Manual técnico essencial para bombistas, mecânicos diesel e reparadores de sistemas de injeção pesada Scania. Aborda com detalhes práticos a manutenção e diagnóstico de injetores para motores de 9, 11, 12 e 14 litros da Série 4 com sistema de injeção mecânica por bomba em linha.

• Tipos de Injetores Abordados: Funcionamento detalhado de injetores com uma mola convencional, injetores com sensor eletrônico de movimento da agulha e injetores de duplo estágio (dupla mola).

• Remoção e Instalação no Cabeçote: Procedimentos passo a passo de desmontagem e montagem no motor, cuidados com chicote do sensor de agulha, substituição de anéis O-ring e arruelas de vedação térmicas.

• Testes e Diagnóstico em Bancada: Ensaios completos no testador de bicos injetores (ISO 8984) com fluido de teste ISO 4113:

  • Verificação de deslizamento e livre movimento da agulha;

  • Aferição exata da pressão de abertura;

  • Teste de estanqueidade e integridade da sede;

  • Medição do tempo de vazamento (fuga) de retorno;

  • Avaliação do padrão de atomização e esguicho dos orifícios.

• Recondicionamento e Limpeza: Diretrizes para limpeza ultrassônica, descarbonização, desobstrução de orifícios calibrados e substituição de pontas de bico injetor Scania e Bosch.

• Tabela de Torques e Ferramental: Especificações de aperto da porca do injetor (70 Nm), tubos de pressão (20 Nm), tampa de válvulas (26 Nm), porca do bico Scania (65 Nm) e bico Bosch (45 Nm), além da lista de ferramentas especiais Scania.
