Descrição Completa

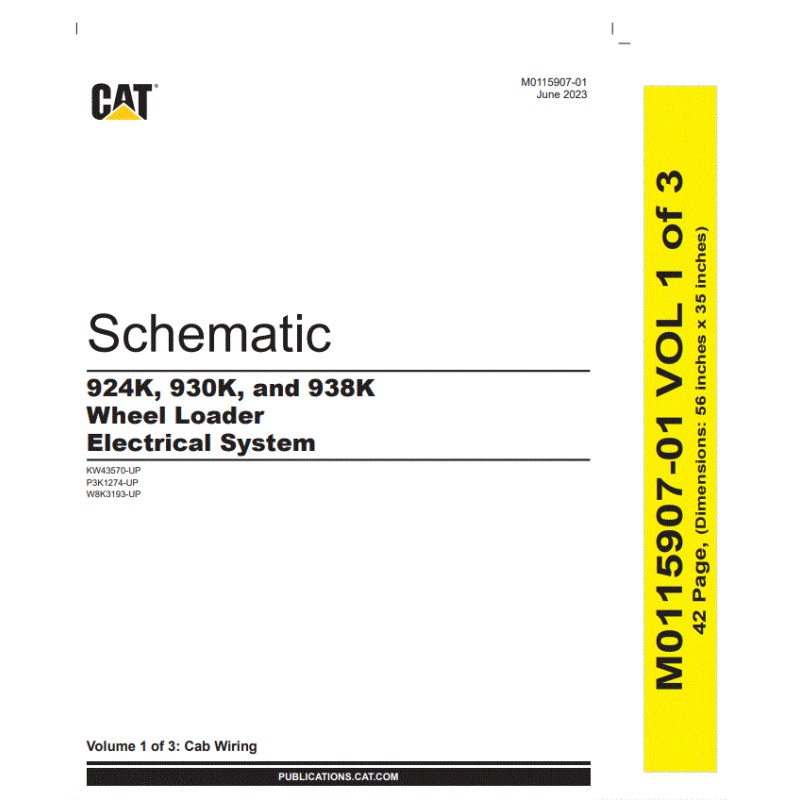

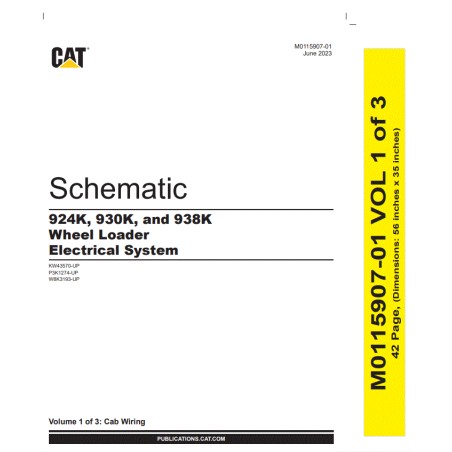

Este é o esquema elétrico oficial, número M0115907-01, para as Pás Carregadeiras de Rodas Caterpillar modelos 924K, 930K e 938K.

Este documento é uma ferramenta essencial para o diagnóstico e reparo de todo o sistema elétrico da máquina. Para facilitar a leitura e a navegação, o diagrama completo está dividido em três volumes dentro do mesmo arquivo:

Volume 1: Fiação Geral e Conectores
Volume 2: Fiação do Chassi e do Motor (Chassis and Engine)
Volume 3: Fiação da Cabine e do Toldo (Cab Harness / Canopy)

O manual inclui:

Diagrama Elétrico Completo
Esquemas detalhados de todos os circuitos elétricos dos três volumes.

Localização de Componentes
Tabelas que permitem localizar rapidamente os componentes do sistema.

Vistas Detalhadas da Máquina
Ilustrações precisas em 3D para facilitar a identificação da posição física dos componentes, incluindo:

• Motor e transmissão

• Console direito e pedais

• Console superior do teto (Headliner)

• Localização do Product Link

• Localização da câmera da máquina

Modelos e Séries Aplicáveis

Este esquema é válido para os seguintes prefixos de série (Peça 471-8035-04):

• P3K1274-UP

• W8K3193-UP

• KW43570-UP

INFORMAÇÕES SOBRE O ENVIO (PRODUTO DIGITAL)

⚠️ Atenção: Este é um produto 100% digital (arquivo em PDF).
Nenhum item físico será enviado para o seu endereço.

Como funciona a entrega?

ENVIO AUTOMÁTICO
Assim que o pagamento for confirmado pelo sistema, o link para download será liberado automaticamente.

ACESSO IMEDIATO
Você receberá o link para baixar o arquivo diretamente no e-mail cadastrado.

ACESSO PELA CONTA
Também é possível baixar o arquivo a qualquer momento acessando sua conta em nossa loja, na seção "Histórico de Pedidos" ou "Meus Downloads".

SUPORTE E GARANTIA

Queremos que sua experiência seja a melhor possível.

Se, por qualquer motivo, você tiver dificuldade para baixar ou acessar o arquivo (como não receber o e-mail ou o link apresentar erro), não hesite em entrar em contato conosco.

A forma mais rápida de resolver o problema é enviando uma mensagem através da seção de mensagens ao vendedor, disponível dentro dos detalhes do seu pedido aqui na loja.

Responderemos o mais rápido possível para garantir que você tenha acesso ao material.
