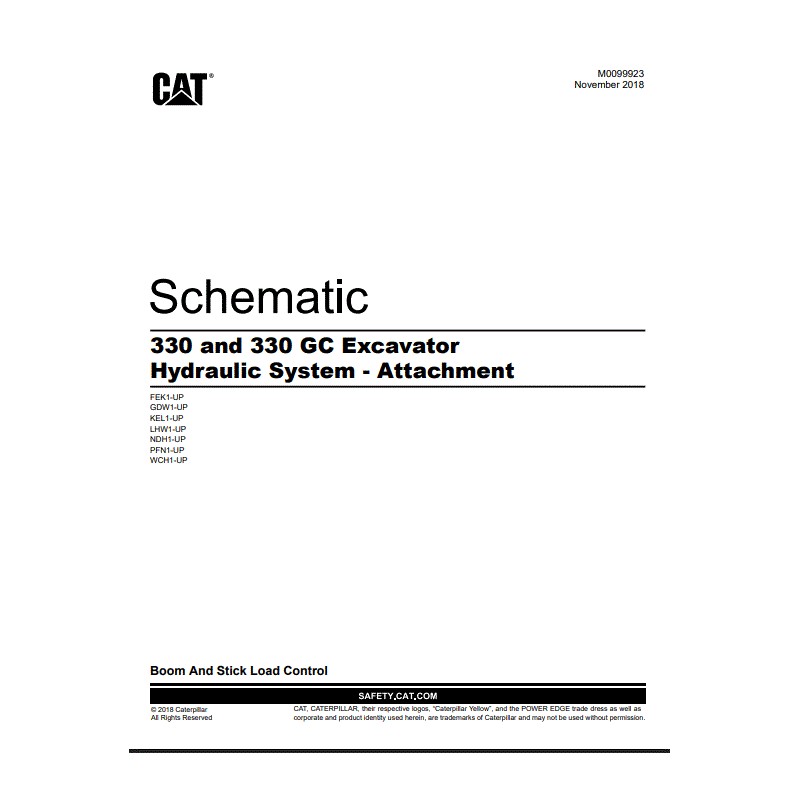

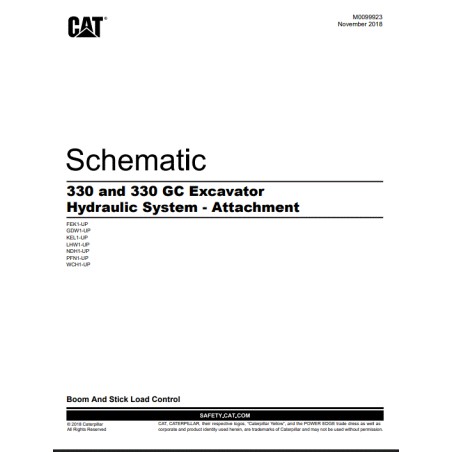

Esquema Hidráulico Acessório Escavadeira CAT 330, 330 GC - Controle de Carga Lança e Braço (M0099923)

Esquema Hidráulico Interativo Oficial – CAT 330 e 330 GC

Documento nº M0099923 | Novembro de 2018

Este é o esquema hidráulico interativo oficial do Sistema Hidráulico de Acessórios (Attachment) para Escavadeiras Hidráulicas Caterpillar modelos 330 e 330 GC.

O documento é dedicado aos circuitos de segurança para movimentação de carga, detalhando o funcionamento das Válvulas de Retenção de Carga (Load Control Valves), fundamentais para garantir segurança operacional durante o levantamento e movimentação de materiais.

O manual está em formato interativo (PDF), permitindo navegação rápida por meio de marcadores e links diretos para os componentes.

✅ Conteúdo do Manual

• Diagramas Hidráulicos dos Acessórios

Esquemas detalhados dos sistemas:

• Controle de Carga da Lança (Boom Load Control)
  Peça: 516-9262-01

• Controle de Carga do Braço (Stick Load Control)
  Peça: 516-9263

• Localização de Componentes
Ilustrações indicando a posição das válvulas de controle de carga (Check & Relief Valves) instaladas nos cilindros da lança e do braço.

• Vistas da Máquina
Vistas em 3D do conjunto frontal (lança e braço), facilitando a identificação física das válvulas instaladas na máquina.

✅ Modelos e Séries Aplicáveis

Este esquema cobre os seguintes prefixos de série:

FEK1-UP
GDW1-UP
KEL1-UP
LHW1-UP
NDH1-UP
PFN1-UP
WCH1-UP
