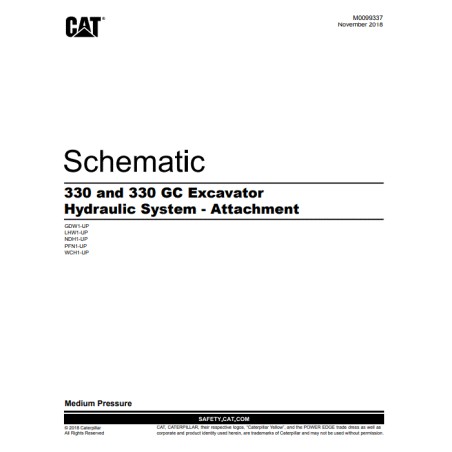

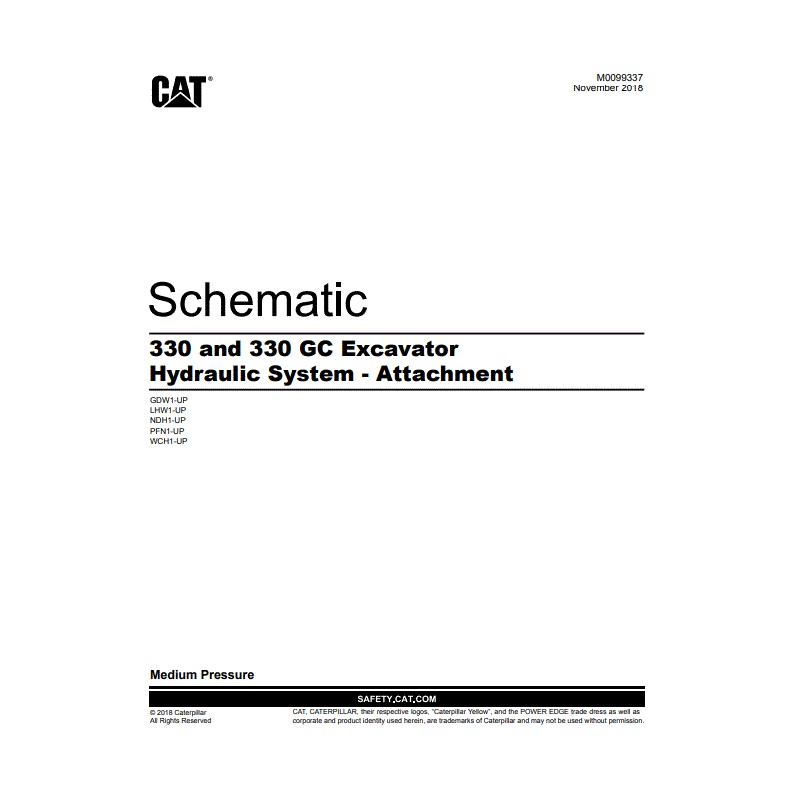

Esquema Hidráulico Acessório Escavadeira CAT 330, 330 GC - Média Pressão (M0099337-02)

Manual Técnico PDF – Sistema Hidráulico de Acessórios CAT 330 e 330 GC

Documento nº M0099337-02 | Peça 516-9259-01 | Novembro de 2018
Circuito de Média Pressão (Medium Pressure)

Este é o esquema hidráulico interativo oficial do Sistema Hidráulico de Acessórios para Escavadeiras Hidráulicas Caterpillar modelos 330 e 330 GC.

O documento é focado exclusivamente no circuito hidráulico de Média Pressão (Medium Pressure), sendo essencial para técnicos e mecânicos que realizam diagnóstico, instalação ou manutenção de acessórios hidráulicos.

O manual possui formato interativo em PDF, permitindo navegação rápida através de marcadores e links internos.

✅ Conteúdo do Manual

• Diagrama Hidráulico do Acessório
Esquema detalhado incluindo:

• Bomba auxiliar

• Bloco de válvulas de média pressão

• Linhas hidráulicas de conexão

• Localização de Componentes
Ilustrações indicando a posição dos principais componentes:

• Válvula de controle de média pressão

• Bomba de engrenagem auxiliar

• Válvulas redutoras de pressão

• Vistas da Máquina
Imagens do chassi e da bomba principal para facilitar a identificação física da instalação do kit hidráulico.

✅ Modelos e Séries Aplicáveis

Este esquema cobre os seguintes prefixos de série:

GDW1-UP
LHW1-UP
NDH1-UP
PFN1-UP
WCH1-UP
