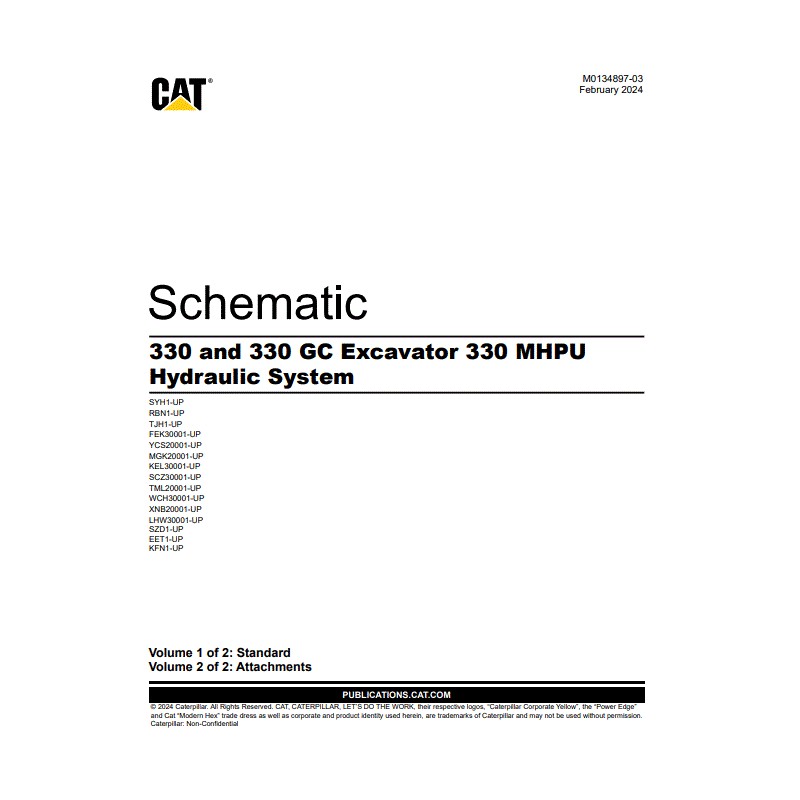

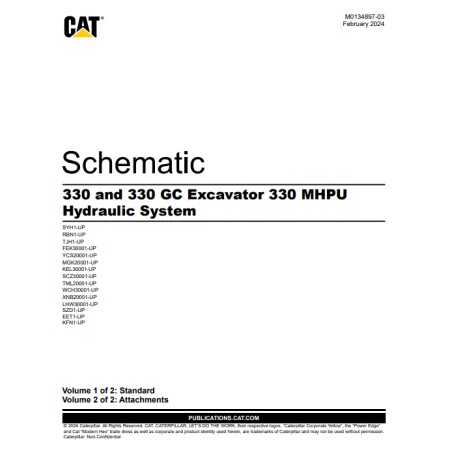

Esquema Hidráulico Escavadeira CAT 330, 330 GC, 330 MHPU (M0134897-03)

Esquema Hidráulico Interativo Oficial – Caterpillar 330, 330 GC e 330 MHPU

Documento nº M0134897-03 | Peça 609-0142-00 | Fevereiro de 2024

Este é o esquema hidráulico interativo oficial das Escavadeiras Hidráulicas Caterpillar modelos 330, 330 GC e 330 MHPU (Material Handler Power Unit).

O documento é indispensável para mecânicos e técnicos que precisam diagnosticar falhas de pressão, vazamentos ou problemas no circuito hidráulico.

O manual possui formato interativo em PDF e inclui a ferramenta Function Isolation (Isolamento de Função), permitindo desligar circuitos irrelevantes na tela e destacar apenas as linhas hidráulicas desejadas, facilitando significativamente o diagnóstico.

✅ Estrutura do Manual

O arquivo contém dois volumes no mesmo PDF:

Volume 1 — Sistema Hidráulico Padrão (Standard)
Abrange todo o sistema hidráulico principal da máquina.

Volume 2 — Sistema Hidráulico de Acessórios (Attachments)
Inclui os circuitos hidráulicos destinados aos implementos e acessórios.

✅ Conteúdo Detalhado

• Diagrama Hidráulico Completo
Esquemas detalhados de:

• Bombas hidráulicas

• Cilindros

• Motores de giro e tração

• Bloco de válvulas principal

• Localização de Componentes
Ilustrações indicando a posição física de válvulas, acumuladores e filtros na máquina.

• Localização dos Pontos de Teste (Taps)
Tabelas e vistas técnicas mostrando onde conectar manômetros para testes de pressão.

• Vistas da Válvula de Controle Principal
Ilustrações detalhadas com identificação completa das conexões hidráulicas.

✅ Modelos e Séries Aplicáveis

Este esquema é válido para os seguintes prefixos de série:

330 / 330 GC / 330 MHPU

SYH1-UP
XNB20001-UP
WCH30001-UP
LHW30001-UP
SZD1-UP
EET1-UP
KFN1-UP
TML20001-UP
SCZ30001-UP
KEL30001-UP
MGK20001-UP
YCS20001-UP
FEK30001-UP
TJH1-UP
RBN1-UP

📦 Informações sobre o Envio (Produto Digital)

⚠ Atenção: Este é um produto 100% digital (arquivo em PDF). Nenhum item físico será enviado.

Como funciona a entrega?

✅ Envio automático
Após a confirmação do pagamento, o link para download será liberado automaticamente.

✅ Acesso imediato
O link será enviado para o e-mail cadastrado.

✅ Download pela conta
O arquivo poderá ser acessado a qualquer momento em:
Minha Conta → Histórico de Pedidos → Meus Downloads

🛠 Suporte e Garantia

Queremos garantir a melhor experiência possível.

Caso tenha qualquer dificuldade para baixar ou acessar o arquivo (como não recebimento do e-mail ou erro no link), entre em contato através da mensagem ao vendedor, disponível nos detalhes do pedido dentro da loja.

Responderemos o mais rápido possível para garantir seu acesso ao material.
