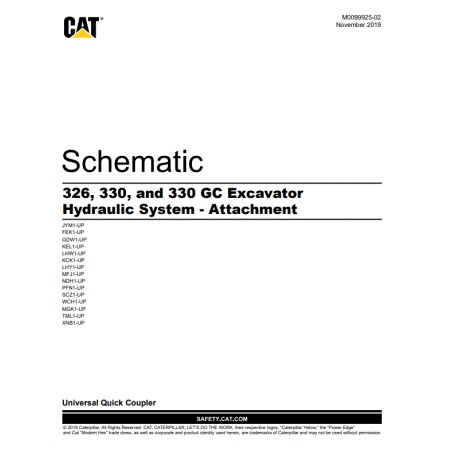

Esquema Hidráulico Acessório Escavadeira CAT 326, 330, 330 GC - Engate Rápido Universal (M0099925-02)

Esquema Hidráulico Interativo Oficial – Caterpillar 326, 330 e 330 GC

Documento nº M0099925-02 | Novembro de 2019

Este é o esquema hidráulico interativo oficial das Escavadeiras Hidráulicas Caterpillar modelos 326, 330 e 330 GC.

O documento é específico para o Sistema Hidráulico de Acessórios (Attachment), detalhando exclusivamente o circuito do Engate Rápido Universal (Universal Quick Coupler).

O manual possui formato interativo em PDF, permitindo navegação rápida por meio de marcadores e links internos.

✅ Conteúdo do Manual

• Diagrama Hidráulico do Acessório
Esquema detalhado das válvulas, solenoides e linhas hidráulicas do sistema de engate rápido.

• Localização de Componentes
Ilustrações indicando a posição dos principais componentes, incluindo:

• Valve Gp – Solenoid Control Valve

• Valve Gp – Solenoid Pressure Reducing (UQC & HQC)

• Valve Gp – Check Quick Coupler

• Vistas da Máquina
Imagens do chassi e da lança para facilitar a localização física dos componentes instalados.

✅ Modelos e Séries Aplicáveis

Este esquema atende às seguintes séries:

JYM1-UP
FEK1-UP
GDW1-UP
KEL1-UP
LHW1-UP
KCK1-UP
LHY1-UP
MFJ1-UP
NDH1-UP
PFN1-UP
SCZ1-UP
WCH1-UP
MGK1-UP
TML1-UP
XNB1-UP

📦 Informações sobre o Envio (Produto Digital)

⚠ Atenção: Este é um produto 100% digital (arquivo em PDF). Nenhum item físico será enviado.

Como funciona a entrega?

✅ Envio automático:
Após a confirmação do pagamento, o link para download será liberado automaticamente.

✅ Acesso imediato:
O link será enviado para o e-mail cadastrado.

✅ Download pela conta:
O arquivo poderá ser baixado a qualquer momento em:
Minha Conta → Histórico de Pedidos → Meus Downloads

🛠 Suporte e Garantia

Queremos que sua experiência seja perfeita.

Caso tenha qualquer dificuldade para baixar ou acessar o arquivo (não recebimento do e-mail ou erro no link), entre em contato conosco através da mensagem ao vendedor, disponível nos detalhes do pedido.

Responderemos o mais rápido possível para garantir seu acesso ao material.
