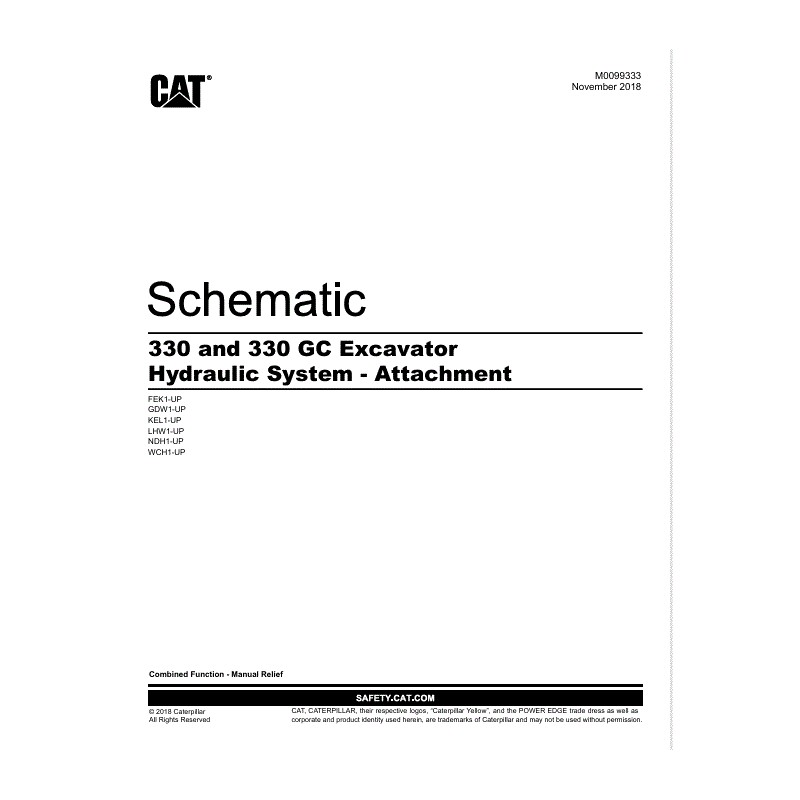

Esquema Hidráulico Acessório Escavadeira CAT 330, 330 GC - Função Combinada com Alívio Manual (M0099333-02)

Descrição Completa: Este é o esquema hidráulico interativo oficial, número M0099333-02, datado de Novembro de 2019, para as Escavadeiras Hidráulicas Caterpillar 330 e 330 GC.

Este documento é específico para o Sistema Hidráulico de Acessórios (Attachment), detalhando a configuração de Função Combinada (Combined Function) equipada com válvula de alívio manual. O manual é interativo, permitindo navegação rápida através de marcadores e links.

O manual inclui:

• Diagrama Hidráulico do Acessório: Esquema detalhado das válvulas, linhas e conexões para a função combinada (Peça 540-4596).

• Localização de Componentes: Ilustrações indicando a posição da válvula de controle do acessório, acumuladores e pontos de conexão no chassi.

• Vistas da Máquina: Vistas frontal, lateral e do compartimento da bomba para facilitar a identificação física dos componentes.

Modelos e Séries Aplicáveis: Este esquema cobre os seguintes prefixos de série:

• JYM1-UP

• FEK1-UP

• GDW1-UP

• KEL1-UP

• LHW1-UP

• KCK1-UP

• LHY1-UP

• MFJ1-UP

• NDH1-UP

• PFN1-UP

• SCZ1-UP

• WCH1-UP

• MGK1-UP

• TML1-UP

• XNB1-UP
