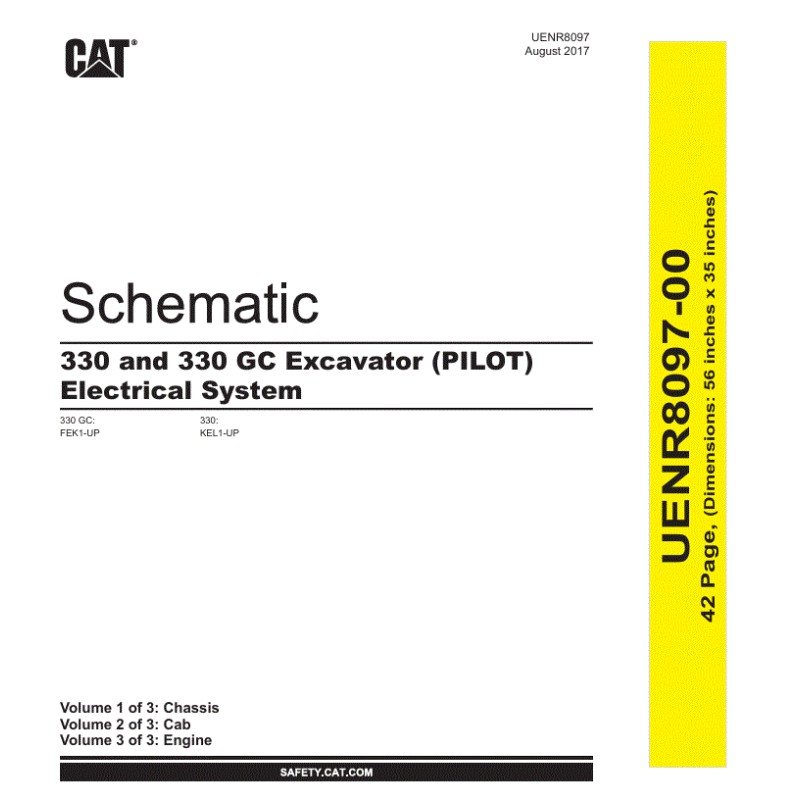

Esquema Elétrico Escavadeira CAT 330 e 330 GC - Sistema Piloto (UENR8097)

squema Elétrico Interativo Caterpillar

Escavadeiras 330 e 330 GC – Sistema PILOT

Este é o esquema elétrico interativo oficial Caterpillar, documento UENR8097, desenvolvido especificamente para as Escavadeiras Hidráulicas CAT 330 e CAT 330 GC equipadas com configuração de Sistema Piloto (PILOT).

Este material é essencial para o diagnóstico de falhas elétricas em máquinas que utilizam este sistema específico, sendo amplamente utilizado por mecânicos, eletricistas e técnicos de máquinas pesadas.

O manual é organizado de forma interativa e dividido em volumes, o que facilita a leitura, compreensão dos circuitos e localização dos componentes elétricos da máquina.

📘 Detalhes dos Esquemas Incluídos (Peças Caterpillar)

• 519-1768

• 515-8071

• 417-1240

📘 O que este manual inclui:

✔ Diagrama Elétrico Completo
Esquema elétrico detalhado da máquina, dividido em 3 volumes para melhor clareza e organização:

• Chassi

• Cabine

• Motor

✔ Localização de Componentes
Identificação precisa da posição de sensores, relés, módulos ECM, solenóides e demais componentes elétricos.

✔ Tabelas de Conectores
Tabelas completas com pinagem, identificação e localização dos conectores nos chicotes elétricos, fundamentais para medições e testes elétricos.

🏗 Modelos Aplicáveis

Escavadeiras Caterpillar Compatíveis:

• CAT 330 – Configuração PILOT

• CAT 330 GC – Configuração PILOT

📌 Importante: Este esquema é válido exclusivamente para máquinas com Sistema Piloto (PILOT). Verifique a configuração da sua máquina antes da compra.

📦 INFORMAÇÕES SOBRE O ENVIO (PRODUTO DIGITAL)

⚠ Atenção: Este é um produto 100% digital (arquivo em PDF).
Nenhum item físico será enviado.

Como funciona a entrega?

✅ Envio automático
Após a confirmação do pagamento, o link para download é liberado automaticamente pelo sistema.

✅ Acesso imediato por e-mail
Você receberá o link para download no e-mail cadastrado no momento da compra.

✅ Acesso pela conta da loja
O arquivo poderá ser baixado a qualquer momento acessando:
Minha Conta → Histórico de Pedidos / Meus Downloads
