Esquema Hidráulico Escavadeira CAT 330, 330 GC, 330 MHPU (M0134897-03)

Esquema Hidráulico Interativo Caterpillar

Escavadeiras 330, 330 GC e 330 MHPU

Sistema Hidráulico Completo da Máquina

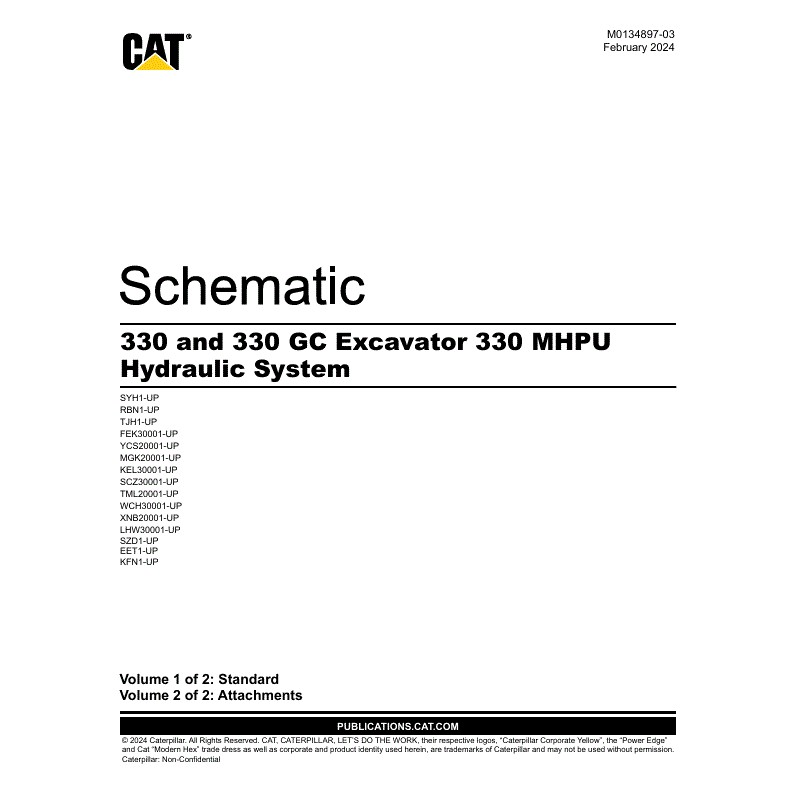

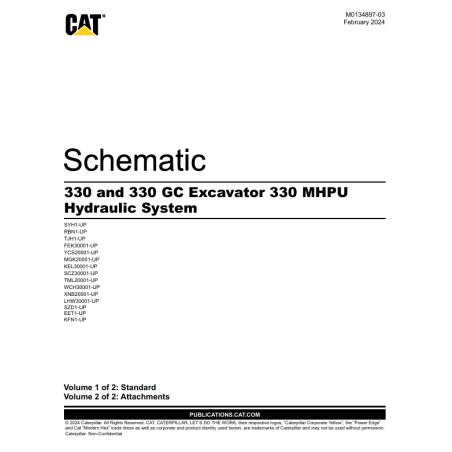

Este é o esquema hidráulico interativo oficial Caterpillar, documento M0134897-03
(Peça Caterpillar: 609-0142-00), desenvolvido para as Escavadeiras Hidráulicas CAT 330, 330 GC e 330 MHPU (Material Handler Power Unit).

Este material é essencial para diagnóstico, manutenção e entendimento completo do sistema hidráulico da máquina, sendo amplamente utilizado por mecânicos, técnicos e profissionais da linha pesada.

O manual é totalmente interativo e conta com a avançada ferramenta Function Isolation (Isolamento de Função), que permite visualizar apenas os circuitos hidráulicos de interesse, facilitando o rastreamento de linhas, identificação de falhas e análise do funcionamento do sistema.

📘 O que este manual inclui:

✔ Diagrama Hidráulico Completo
Esquema detalhado de bombas hidráulicas, válvulas de controle, motores hidráulicos, cilindros e linhas de pressão/retorno.

✔ Localização dos Componentes
Ilustrações técnicas mostrando a posição física de válvulas, filtros, bombas e demais componentes hidráulicos instalados na máquina.

✔ Vistas da Máquina
Vistas frontal, traseira e do conjunto de implementos (lança e braço), facilitando a identificação e o acesso aos componentes durante inspeções e manutenções.

✔ Vistas da Válvula de Controle Principal (MCV)
Detalhamento das conexões hidráulicas, válvulas solenoides e circuitos internos da Main Control Valve, fundamentais para diagnósticos avançados.

🏗 Modelos e Séries Aplicáveis

Modelos Caterpillar Compatíveis:

• CAT 330

• CAT 330 GC

• CAT 330 MHPU (Material Handler Power Unit)

Prefixos de Série Atendidos pelo Documento:

• SYH1-UP

• XNB20001-UP

• WCH30001-UP

• LHW30001-UP

• SZD1-UP

• EET1-UP

• KFN1-UP

• TML20001-UP

• SCZ30001-UP

• KEL30001-UP

• MGK20001-UP

• YCS20001-UP

• FEK30001-UP

• TJH1-UP

• RBN1-UP

📌 Importante: Sempre confirme o prefixo de série da máquina para garantir total compatibilidade.

📦 INFORMAÇÕES SOBRE O ENVIO (PRODUTO DIGITAL)

⚠ Atenção: Este é um produto 100% digital (arquivo PDF).
Nenhum material físico será enviado.

Como funciona a entrega?

✅ Envio automático
Após a confirmação do pagamento, o link para download é liberado automaticamente pelo sistema.

✅ Acesso imediato por e-mail
O link para download será enviado ao e-mail cadastrado no momento da compra.

✅ Acesso pela conta da loja
Você também poderá baixar o arquivo a qualquer momento acessando:
Minha Conta → Histórico de Pedidos / Meus Downloads

🛠 SUPORTE E GARANTIA

Queremos que sua experiência seja a melhor possível.
Caso tenha qualquer dificuldade para baixar ou acessar o arquivo (não recebimento de e-mail, erro no link, etc.), não hesite em nos chamar.

📩 A forma mais rápida e segura de atendimento é através da seção de mensagens ao vendedor, disponível nos detalhes do seu pedido dentro da loja.

Responderemos o mais rápido possível para garantir seu acesso ao material.
