Esquema Hidráulico Acessório Escavadeira CAT 326, 330, 330 GC - Engate Rápido Universal (M0099925-02)

Esquema Hidráulico Interativo Caterpillar

Escavadeiras 326, 330 e 330 GC

Sistema Hidráulico de Acessórios – Engate Rápido Universal (Quick Coupler)

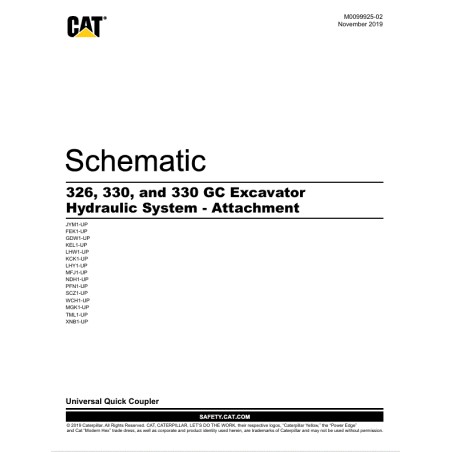

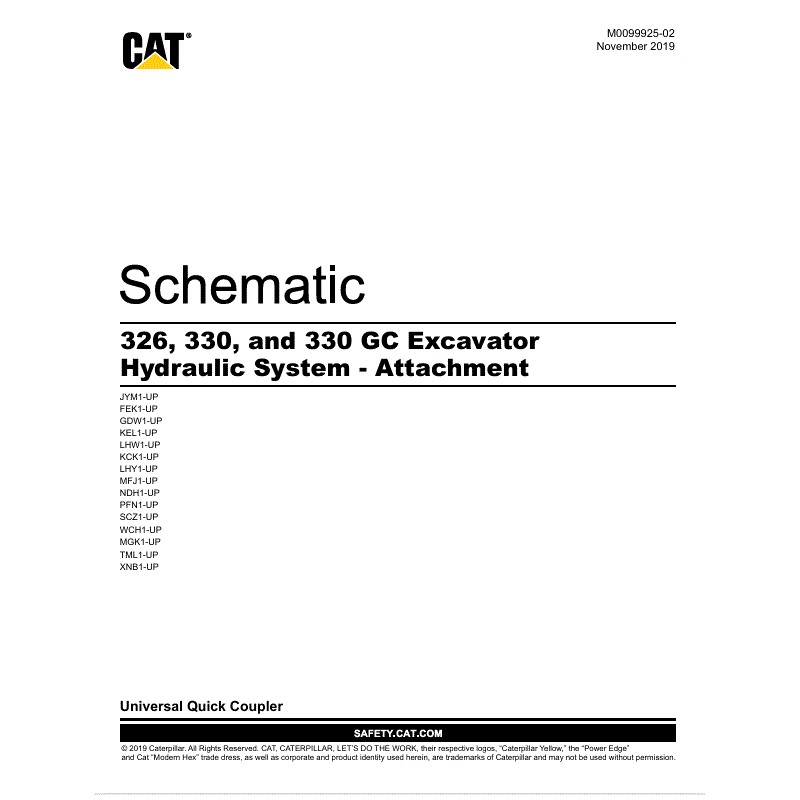

Este é o esquema hidráulico interativo oficial Caterpillar, documento M0099925-02, datado de novembro de 2019, desenvolvido para as Escavadeiras Hidráulicas CAT 326, 330 e 330 GC.

O material é específico do Sistema Hidráulico de Acessórios (Attachment), detalhando exclusivamente o circuito do Engate Rápido Universal (Universal Quick Coupler).

O manual é interativo, permitindo navegação rápida por meio de marcadores e links, facilitando o diagnóstico, entendimento do sistema e localização dos componentes.

📘 O que este manual inclui:

✔ Diagrama Hidráulico do Acessório
Esquema completo e detalhado das válvulas, solenoides, sensores e linhas hidráulicas do Engate Rápido Universal.

✔ Localização dos Componentes
Ilustrações precisas indicando a posição física da válvula solenoide do engate, sensores e válvulas de retenção.

✔ Vistas da Máquina
Vistas do chassi e da lança, auxiliando na identificação e acesso aos componentes instalados na máquina.

🏗 Modelos e Séries Aplicáveis

Modelos Caterpillar:

• CAT 326

• CAT 330

• CAT 330 GC

Prefixos de Série Cobertos pelo Documento:

• JYM1-UP

• FEK1-UP

• GDW1-UP

• KEL1-UP

• LHW1-UP

• KCK1-UP

• LHY1-UP

• MFJ1-UP

• NDH1-UP

• PFN1-UP

• SCZ1-UP

• WCH1-UP

• MGK1-UP

• TML1-UP

• XNB1-UP.

📦 INFORMAÇÕES SOBRE O ENVIO (PRODUTO DIGITAL)

⚠ Atenção: Este é um produto 100% digital (arquivo PDF).
Nenhum item físico será enviado.

Como funciona a entrega?

✅ Envio automático:
Após a confirmação do pagamento, o link para download é liberado automaticamente.

✅ Acesso imediato por e-mail:
Você receberá o link para download no e-mail cadastrado na compra.

✅ Acesso pela conta:
O arquivo também poderá ser baixado a qualquer momento acessando:
Minha Conta → Histórico de Pedidos / Meus Downloads

🛠 SUPORTE E GARANTIA

Sua experiência é prioridade.
Caso tenha qualquer dificuldade para baixar ou acessar o arquivo (e-mail não recebido, erro no link, etc.), não se preocupe.

📩 Entre em contato diretamente pela área de mensagens ao vendedor, disponível nos detalhes do seu pedido na loja.

Responderemos o mais rápido possível para garantir seu acesso ao material.
