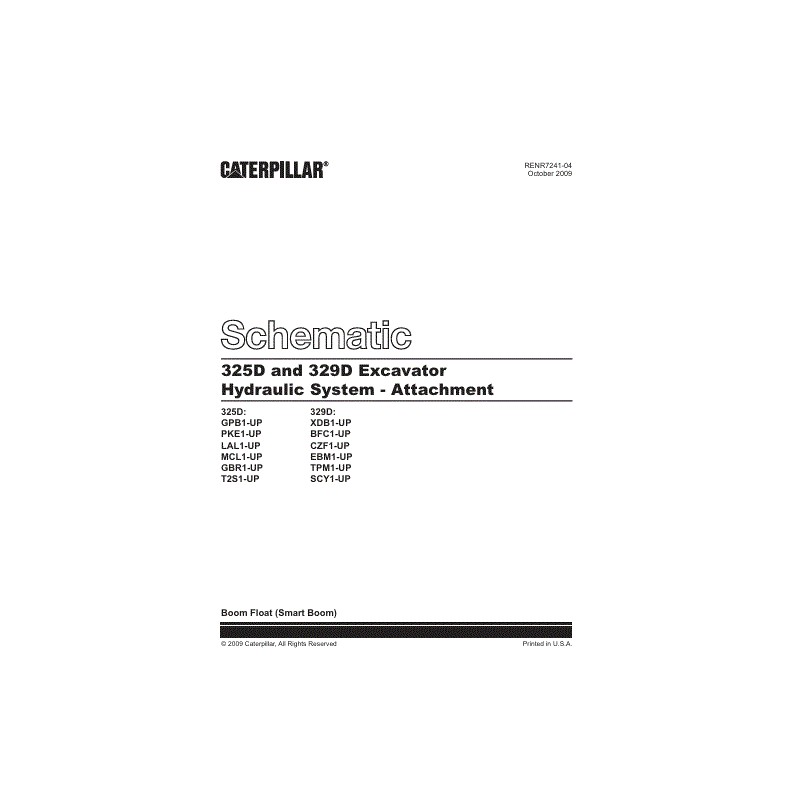

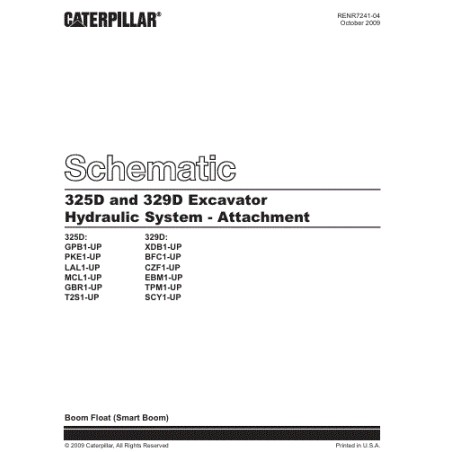

Esquema Hidráulico Acessório Escavadeira CAT 325D, 329D - Flutuador da Lança / Smart Boom (RENR7241-04)

Esquema Hidráulico Oficial Caterpillar – Smart Boom (Boom Float)

RENR7241-04 | 2008 | PDF

Este é o esquema hidráulico oficial Caterpillar, documento RENR7241-04, datado de 2008, desenvolvido para as Escavadeiras Hidráulicas Caterpillar 325D e 329D.

O material é específico para o Sistema Hidráulico de Acessórios (Attachment), detalhando a configuração do Flutuador da Lança – Smart Boom (Boom Float).
Este sistema permite que a lança “flutue” acompanhando o contorno do solo, sem aplicação de pressão hidráulica descendente, sendo essencial para operações de nivelamento, acabamento e trabalhos de precisão.

O manual é fornecido em formato PDF, com diagramas técnicos claros, ideal para técnicos hidráulicos, mecânicos e profissionais de manutenção pesada.

🔍 Conteúdo do Manual

✔ Diagrama Hidráulico do Acessório
Esquema detalhado das válvulas, linhas e funcionamento do sistema Smart Boom (Boom Float).

✔ Localização de Componentes
Ilustrações indicando a posição da bomba principal, válvulas piloto e componentes específicos do Smart Boom no chassi da máquina.

✔ Tabela de Símbolos
Lista completa dos símbolos hidráulicos e elétricos utilizados nos esquemas, facilitando a interpretação técnica.

🚜 Modelos e Séries Aplicáveis

325D
GPB, PKE, LAL, MCL, GBR, T2B
(No documento original consta “T281”, provável erro de OCR, corrigido para o prefixo padrão T2B)

329D
XDB, BFC, CZF, EBM, TPM, SCY
