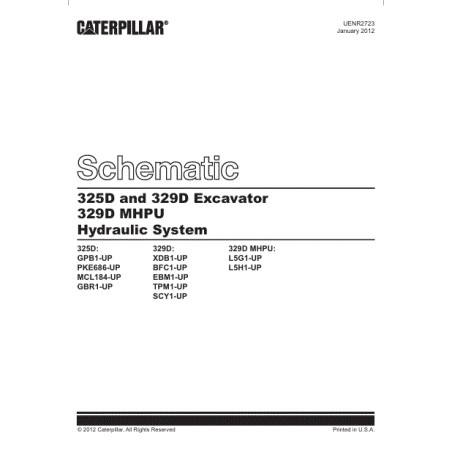

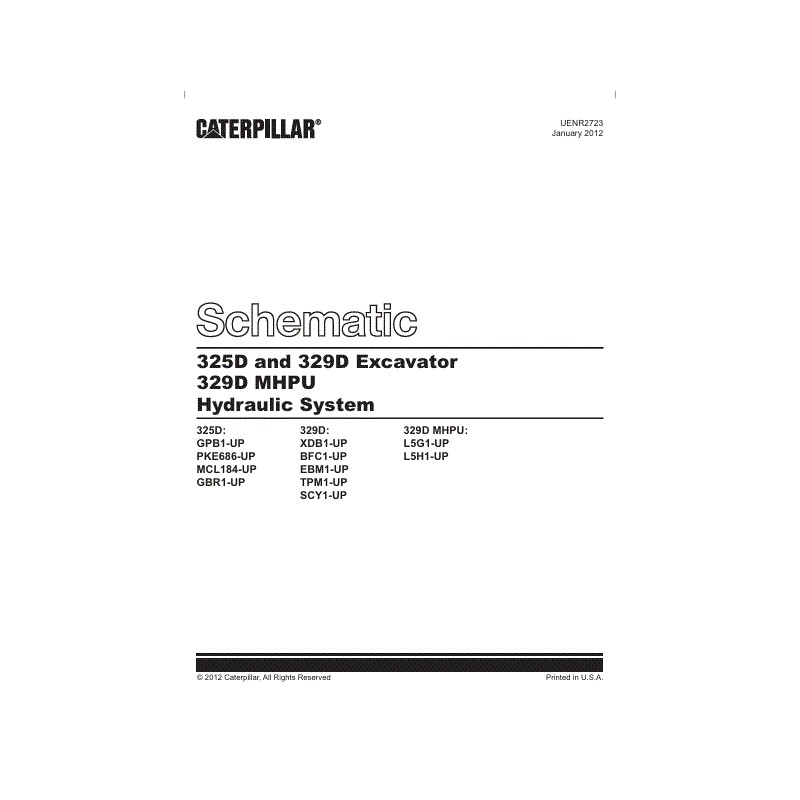

Esquema Hidráulico Escavadeira CAT 325D, 329D e 329D MHPU (UENR2723)

Esquema Hidráulico Oficial Caterpillar

UENR2723 | Peça 259-7731-02 | Janeiro/2012 | PDF

Este é o esquema hidráulico oficial Caterpillar, documento UENR2723 (Peça 259-7731-02), datado de Janeiro de 2012, desenvolvido para as Escavadeiras Hidráulicas Caterpillar 325D, 329D e 329D MHPU (Material Handler Power Unit).

O material é essencial para diagnóstico de falhas hidráulicas, como problemas de pressão, vazão (fluxo) e funcionamento de implementos, sendo amplamente utilizado por técnicos hidráulicos, mecânicos e profissionais de manutenção pesada.

O manual é fornecido em formato PDF, contendo diagramas completos e informações detalhadas de localização de componentes e pontos de teste.

🔍 Conteúdo do Manual

✔ Diagrama Hidráulico Completo
Esquema detalhado de todo o sistema hidráulico, incluindo:

• Bomba principal

• Válvulas de controle

• Motores de tração e giro

• Cilindros hidráulicos

• Linhas e circuitos auxiliares

✔ Localização de Componentes
Ilustrações indicando a posição física de bombas, filtros, válvulas e reservatórios na máquina.

✔ Localização de Pontos de Teste (Tap Locations)
Tabelas e vistas para conexão de manômetros de pressão e sensores de teste.

🚜 Modelos e Séries Aplicáveis

325D
GPB1-UP, GBR1-UP, SCY1-UP, PKE686-UP, MCL184-UP

329D
XDB1-UP, BFC1-UP, EBM1-UP, TPM1-UP

329D MHPU
LSG1-UP, LSH1-UP
