Esquema Hidráulico Acessório Escavadeira CAT 324D, 325D, 329D - Sistema 17 (RENR7239-04)

Esquema Hidráulico Oficial Caterpillar – Sistema de Acessórios

RENR7239-04 | Série D | PDF

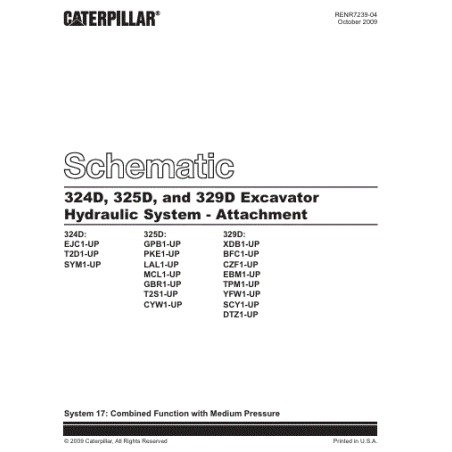

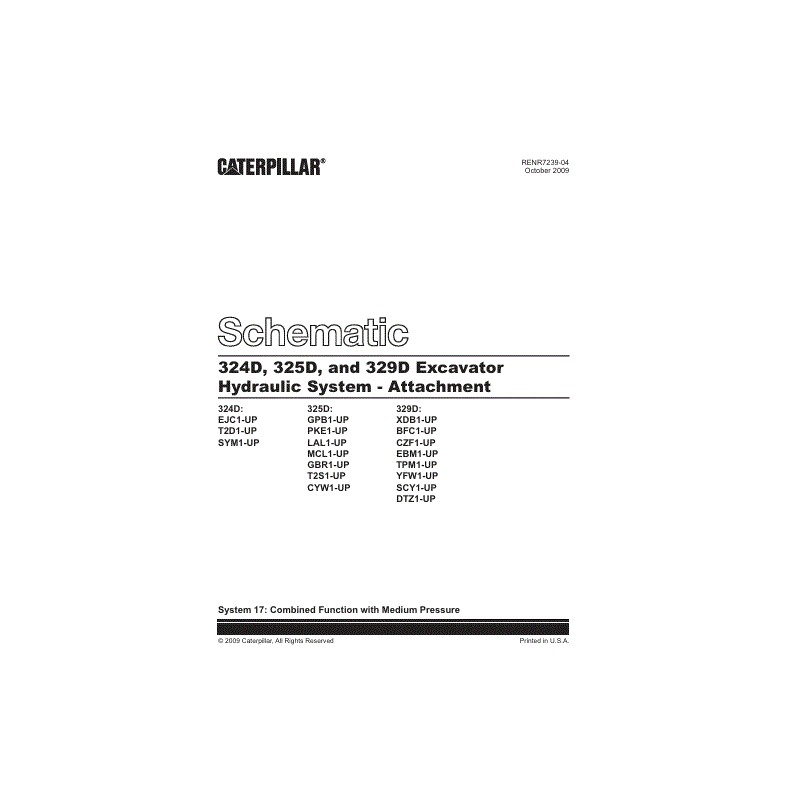

Este é o esquema hidráulico oficial Caterpillar, documento RENR7239-04, desenvolvido para as Escavadeiras Hidráulicas Caterpillar da Série D.

O material é específico para o Sistema Hidráulico de Acessórios (Attachment), detalhando a configuração do Sistema 17 – Função Combinada com Média Pressão (Combined Function with Medium Pressure).
É essencial para instalação, ajuste e manutenção de linhas hidráulicas auxiliares destinadas a ferramentas e implementos.

O manual é fornecido em formato PDF, com diagramas claros e organização técnica, ideal para técnicos hidráulicos e mecânicos especializados.

🔍 Conteúdo do Manual

✔ Diagrama Hidráulico do Acessório
Esquema detalhado das válvulas, bombas e linhas hidráulicas do Sistema 17.

✔ Localização de Componentes
Ilustrações indicando a posição da bomba principal, grupo de filtros, motor de giro e válvulas de controle.

✔ Vistas da Máquina
Vistas superior e lateral direita mostrando a localização dos componentes do sistema de acessórios no chassi.

🚜 Modelos e Séries Aplicáveis

324D
EJC, GPB, XDB, T2D, PKE, BFC, SYM, LAL, CZF

325D
MCL, EBM, GBR, TPM, T2B

329D
YFW, CYW, SCY, DTZ
