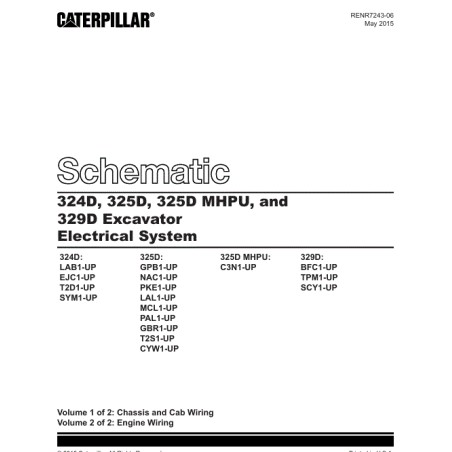

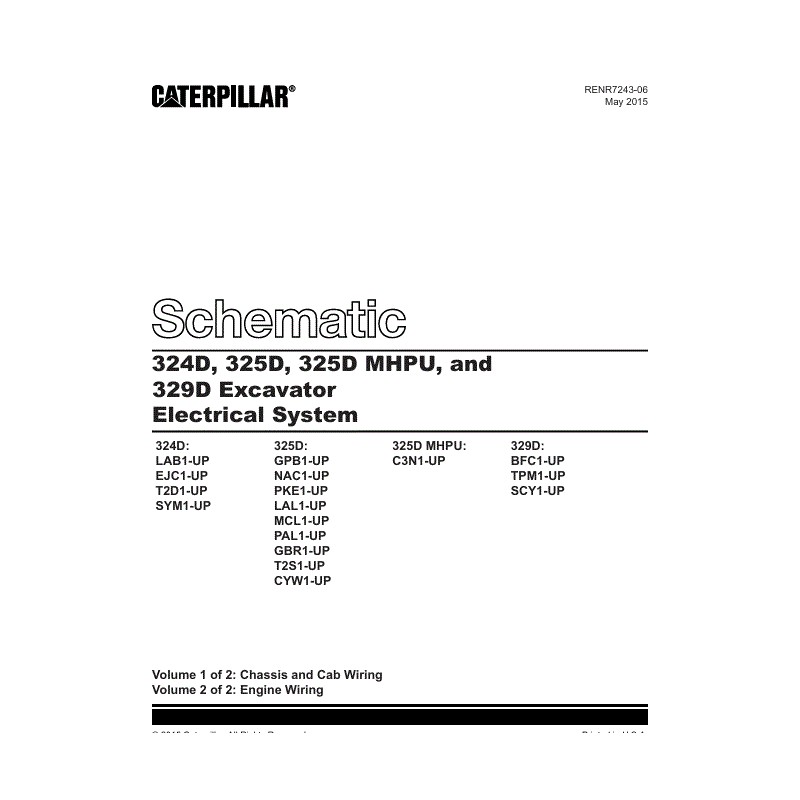

Esquema Elétrico Escavadeira CAT 324D, 325D, 325D MHPU, 329D (RENR7243-06)

Esquema Elétrico Interativo Caterpillar – Série D

RENR7243-06 | PDF Oficial

Este é o esquema elétrico interativo oficial Caterpillar, documento RENR7243-06, desenvolvido para as Escavadeiras Hidráulicas Caterpillar da Série D.

Trata-se de um material essencial para diagnóstico, manutenção e reparo de todo o sistema elétrico da máquina, ideal para eletricistas, mecânicos e técnicos especializados.

O manual é apresentado em formato PDF interativo, permitindo navegação rápida por marcadores (bookmarks) e hiperlinks, facilitando a localização de circuitos, componentes e chicotes.

🔍 Esquemas Incluídos no Manual

✔ Esquema do Chassi e Cabine (Chassis and Cab)
Peça: 251-0506-03

✔ Esquema do Motor (Engine)
Peça: 235-9565-01

📘 Conteúdo do Manual

• Diagrama Elétrico Completo
  Visão geral e detalhada de todos os circuitos elétricos, incluindo:

  • Sistema de partida

  • Sistema de carregamento

  • Monitoramento eletrônico

  • Controle hidráulico

  • Sistemas auxiliares

• Localização de Componentes
  Tabelas e ilustrações indicando a posição de sensores, relés, fusíveis e módulos de controle (ECM).

• Layout de Chicotes Elétricos
  Vistas detalhadas dos conectores e da disposição dos cabos ao longo da máquina.

• PDF Interativo
  Navegação rápida por links internos e marcadores.

🚜 Modelos Aplicáveis

• 324D

• 325D

• 325D MHPU (Material Handler Power Unit)

• 329D

💻 INFORMAÇÕES SOBRE O ENVIO (PRODUTO DIGITAL)

⚠ Produto 100% digital (arquivo em PDF)
Nenhum item físico será enviado.

Como funciona a entrega?

✅ Envio Automático
Após a confirmação do pagamento, o link para download é liberado automaticamente.

📧 Acesso Imediato por E-mail
O link para download será enviado para o e-mail cadastrado na compra.

👤 Acesso pela Conta
O arquivo ficará disponível na área do cliente, em:
Histórico de Pedidos / Meus Downloads

🛠 SUPORTE E GARANTIA

Queremos que sua experiência seja perfeita.

Caso tenha qualquer dificuldade para baixar ou acessar o arquivo (não recebimento do e-mail, erro no link, etc.), não hesite em nos chamar.

📩 A forma mais rápida e segura de atendimento é através da mensagem ao vendedor, disponível dentro dos detalhes do seu pedido na loja.

Responderemos o mais rápido possível para garantir seu acesso ao material.
