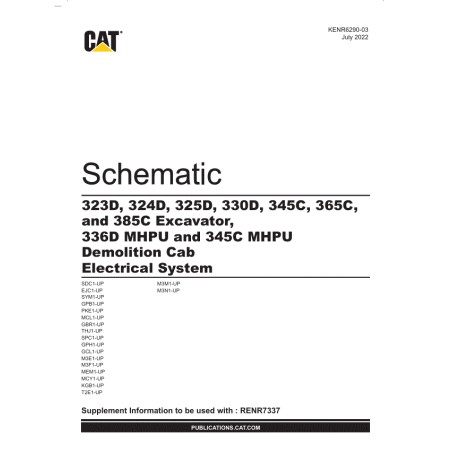

Esquema Elétrico Cabine de Demolição Escavadeira CAT 323D, 330D, 345C, 365C, 385C (KENR6290-03)

Esquema Elétrico Interativo – Cabine de Demolição Caterpillar

KENR6290-03 | Dezembro de 2008 | PDF

Este é o esquema elétrico interativo oficial Caterpillar, documento KENR6290-03, datado de Dezembro de 2008, desenvolvido exclusivamente para o Sistema Elétrico da Cabine de Demolição em diversas Escavadeiras Caterpillar.

O material é focado somente na fiação e nos componentes da cabine de demolição, correspondente à peça 265-6487-00, não abrangendo outros sistemas da máquina.

O manual é apresentado em formato PDF interativo, permitindo navegação rápida por links e marcadores, ideal para diagnósticos elétricos precisos.

🔍 Conteúdo do Manual

✔ Diagrama Elétrico da Cabine
Esquema detalhado dos circuitos elétricos internos da cabine de demolição.

✔ Localização de Componentes
Identificação e posicionamento de interruptores, relés, conversores, lavadores e limpadores.

✔ Localização de Conectores
Tabelas e vistas detalhadas dos conectores dos chicotes elétricos da cabine.

✔ Vistas da Cabine
Ilustrações do console, teto e interior da cabine, facilitando a localização física dos componentes.

✔ PDF Interativo
Links internos para navegação rápida entre diagramas e tabelas.

🚜 Modelos e Séries Aplicáveis

323D
SDC1-UP

324D
EJC1-UP, SYM1-UP

325D
GPB1-UP, PKE1-UP, MCL1-UP

330D
GBR1-UP, THJ1-UP, SPC1-UP

336D MHPU
M3N1-UP

345C
GPH1-UP, GCL1-UP, M3E1-UP, M3F1-UP

345C MHPU
M3M1-UP

365C
MEM1-UP, MCY1-UP

385C
KGB1-UP, T2E1-UP

💻 INFORMAÇÕES SOBRE O ENVIO (PRODUTO DIGITAL)

⚠ Produto 100% digital (PDF)
Nenhum item físico será enviado.

Como funciona a entrega?

✅ Envio Automático
Após a confirmação do pagamento, o link para download é liberado automaticamente.

📧 Acesso Imediato por E-mail
O link para download será enviado para o e-mail cadastrado na compra.

👤 Acesso pela Conta
O arquivo também ficará disponível na área do cliente, em:
Histórico de Pedidos / Meus Downloads

🛠 SUPORTE E GARANTIA

Queremos que sua experiência seja perfeita.

Caso tenha qualquer dificuldade para baixar ou acessar o arquivo (não recebimento do e-mail, erro no link, etc.), não hesite em nos chamar.

📩 A forma mais rápida e segura de atendimento é através da mensagem ao vendedor, disponível nos detalhes do seu pedido aqui na loja.

Responderemos o mais breve possível para garantir seu acesso ao material.
