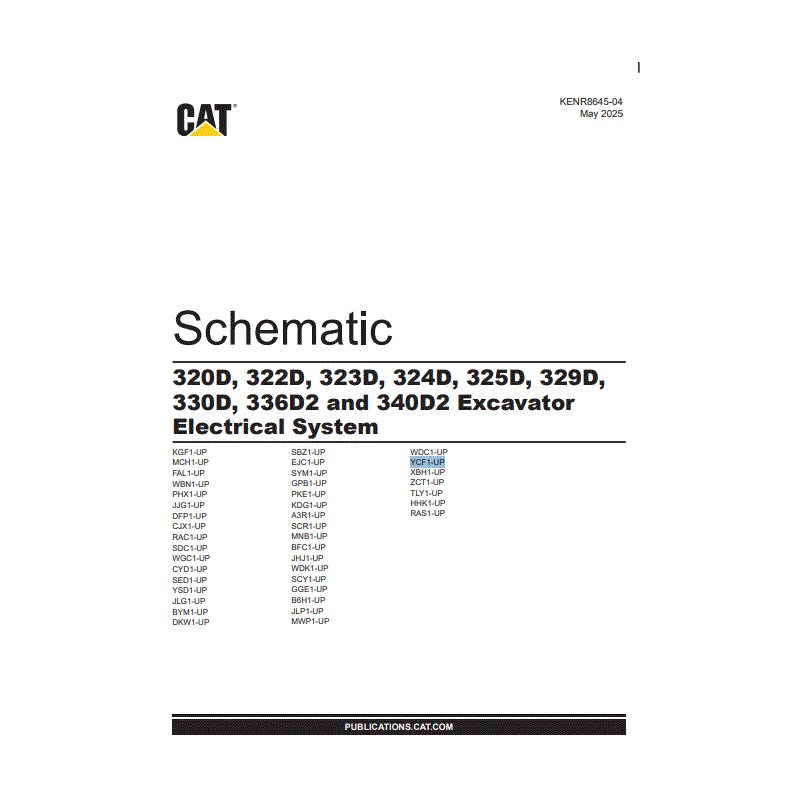

Esquema Elétrico Escavadeira CAT 320D, 323D, 324D, 325D, 329D, 330D, 336D2, 340D2 (KENR8645-04)

Esquema Elétrico Interativo Caterpillar – KENR8645-04 (PDF)

Este é o esquema elétrico interativo oficial Caterpillar, documento KENR8645-04, datado de Fevereiro de 2013, desenvolvido para uma ampla gama de Escavadeiras Caterpillar das séries D e D2.

Material indispensável para eletricistas, mecânicos e técnicos, permitindo diagnóstico preciso de falhas elétricas, com navegação interativa por links e marcadores no próprio PDF.

📘 Estrutura do Manual

O arquivo é único em PDF, dividido em dois volumes:

• Volume 1 – Fiação da Cabine e do Chassi

• Volume 2 – Fiação do Motor

🔍 Conteúdo do Material

• Diagramas elétricos completos de todos os circuitos da máquina

• Localização de componentes (sensores, relés, ECMs, solenóides)

• Localização física dos conectores dos chicotes elétricos

• Vistas em 3D da cabine, chassi e motor

• PDF interativo com links internos para navegação rápida

🚜 Modelos Compatíveis

320D / 322D / 323D
KGF, DKW, BYM, JLG, YSD, SED, CYD, WGC, SDC, RAC, CJX, DFP, JJG, PHX, WBN, FAL, MCH, EJC, SBZ, MWP, JLP, B6H, GGE, SCY, WDK, JHJ, BFC, MNB, SCR, A3R

324D / 325D / 329D / 330D
KDG, PKE, GPB, SYM, WDC, HHK, TLY, ZCT, XBH, YCF, RAS

336D2 / 340D2
Séries compatíveis conforme o documento.

💻 Produto Digital – Entrega Automática

⚠ Produto 100% digital (PDF)
Nenhum item físico será enviado.

✔ Liberação automática após confirmação do pagamento
✔ Download imediato pelo e-mail cadastrado
✔ Acesso permanente pela conta do cliente (Histórico de Pedidos / Downloads)

🛠 Suporte ao Cliente

Caso tenha qualquer dificuldade para acessar ou baixar o arquivo, entre em contato conosco pelo formulário de atendimento ou área do cliente.

Nosso suporte responderá rapidamente para garantir seu acesso ao material.
