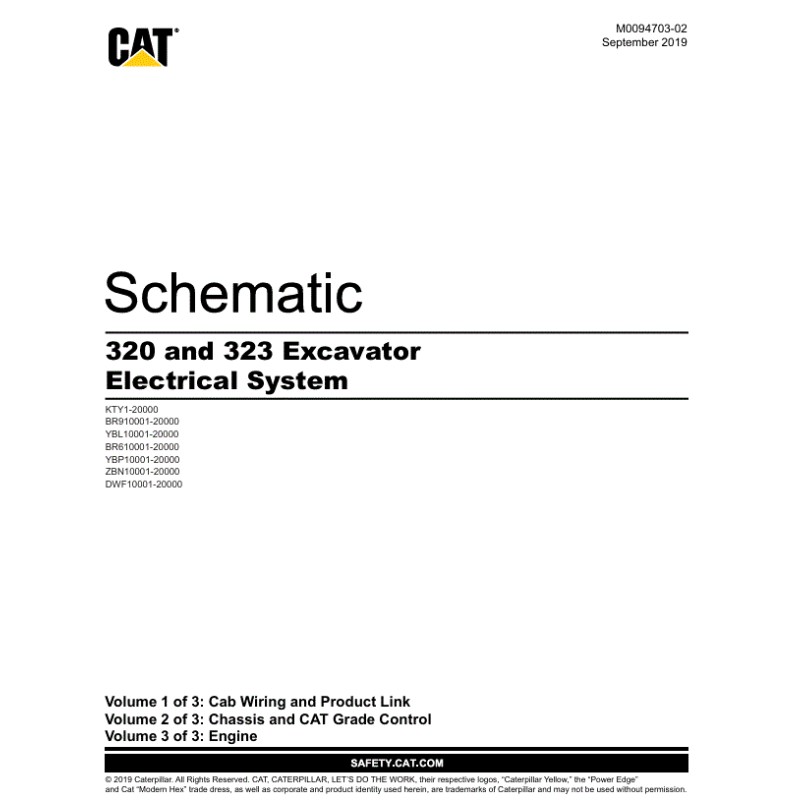

Esquema Elétrico Escavadeira CAT 320 e 323 (M0094703-02)

O manual cobre todos os circuitos elétricos, incluindo sistemas avançados como Cat Grade Control e Product Link, permitindo análise rápida e precisa por meio de navegação interativa, marcadores e isolamento de circuitos.

📘 Estrutura do Manual

🔹 Volume 1

• Fiação da Cabine (Cab Wiring)

• Fiação do Product Link

🔹 Volume 2

• Fiação do Chassi

• Fiação do Cat Grade Control

• Fiação do Motor

📑 Diagramas Elétricos Incluídos

• Cabine (Cab Wiring): 515-8071-06

• Product Link: 567-9460-01

• Chassi / Cat Grade Control: 556-9824-00

• Motor (Engine): 417-1240-02

🛠 Conteúdo do Manual

✔ Diagramas elétricos completos e detalhados
✔ Localização de ECMs, sensores, relés e fusíveis
✔ Identificação e localização de conectores
✔ Tabelas completas dos chicotes elétricos
✔ Ilustrações 3D da cabine, chassi e motor

⚙ Modelos e Séries Compatíveis

Válido exclusivamente para os seguintes números de série:

CAT 320 / 323

• KTY1–20000

• DWF10001–20000

• ZBN10001–20000

• YBP10001–20000

• BR610001–20000

• YBL10001–20000

• BR910001–20000

📦 INFORMAÇÕES DE ENTREGA — PRODUTO DIGITAL

⚠ Produto 100% digital (PDF)
Nenhum item físico será enviado.

Como funciona a entrega?

• ✅ Liberação automática após confirmação do pagamento

• ✅ Link enviado por e-mail cadastrado

• ✅ Download disponível na conta (Meus Downloads / Histórico de Pedidos)

🛡 SUPORTE E GARANTIA

Se tiver qualquer dificuldade para baixar ou acessar o arquivo (e-mail não recebido, link com erro, etc.), entre em contato conosco.

📩 Utilize a mensagem ao vendedor dentro do pedido para um atendimento mais rápido e seguro.

Nosso objetivo é garantir seu acesso imediato ao material.
