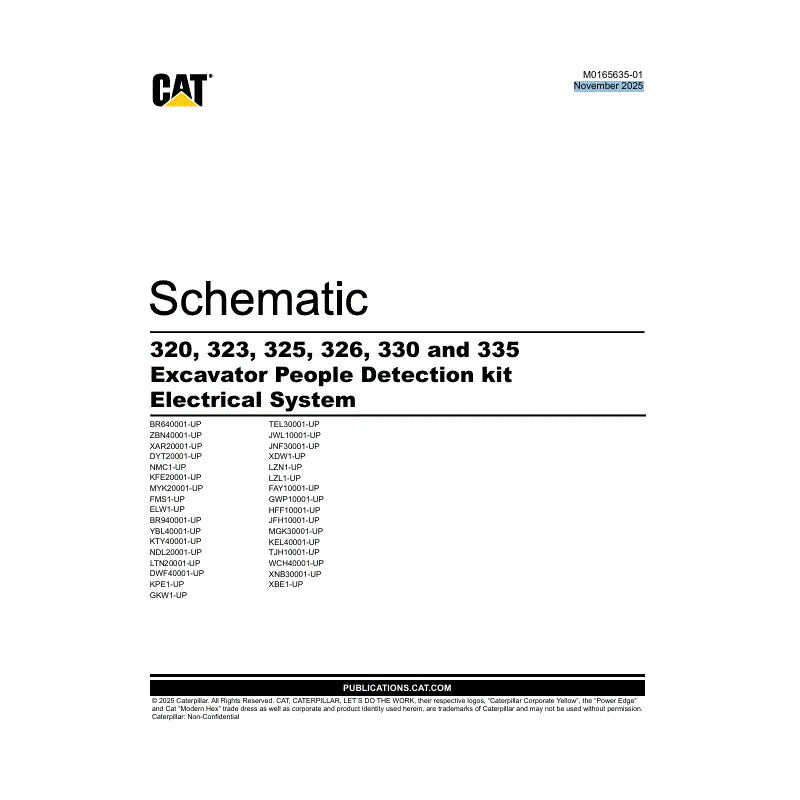

Esquema Elétrico Kit Detecção de Pessoas CAT 320 a 335 (M0165635-01)

Este é o esquema elétrico interativo oficial, número M0165635-01, datado 27/11/2025, para o sistema de segurança Kit de Detecção de Pessoas (People Detect Kit) aplicado a diversas Escavadeiras Caterpillar.

Este documento é essencial para a instalação, diagnóstico e manutenção do sistema de câmeras e sensores de detecção de pedestres. Como um manual interativo, ele permite navegação rápida através de "Bookmarks" (Marcadores), hiperlinks e Isolamento de Funções.

O manual inclui:

• Diagrama Elétrico Específico: Esquema detalhado dos circuitos de detecção de pessoas.

• Localização de Componentes: Lista e localização de componentes como "Camera Gp - Rear" (Câmera Traseira), "Control Gp - People Detect" (Módulo de Controle), "Alarm Gp - People Detect" (Alarme) e "Display Gp" (Monitor).

• Layout de Chicotes (Harness): Detalhamento dos conectores e chicotes específicos do kit.

• Vistas da Máquina: Múltiplas vistas (Frontal, Traseira, Superior, Cabine) para identificar a posição dos sensores e câmeras.

Modelos e Séries Aplicáveis: Este esquema é válido para os seguintes prefixos de série:

• 320: YBS1-UP, ZBN1-UP, BR61-UP

• 323: BR91-UP, YBL1-UP, RAZ1-UP

• 325: KGM1-UP

• 326: MJE1-UP

• 330: KCN1-UP, LBN1-UP, PFN1-UP, WSN1-UP

• 335: M8T1-UP

INFORMAÇÕES SOBRE O ENVIO (PRODUTO DIGITAL)

Atenção: Este é um produto 100% digital (arquivo em PDF). Você não receberá nenhum item físico em seu endereço.

Como funciona a entrega?

1. ENVIO AUTOMÁTICO: Assim que o seu pagamento for confirmado pelo sistema, o link para download será liberado automaticamente.

2. ACESSO IMEDIATO: Você receberá o link para baixar seu arquivo diretamente no seu e-mail de cadastro.

3. ACESSO PELA CONTA: Você também poderá baixar o arquivo a qualquer momento acessando sua conta em nossa loja e clicando em "Histórico de Pedidos" ou "Meus Downloads".

SUPORTE E GARANTIA

Queremos que sua experiência seja perfeita. Se, por qualquer motivo, você tiver alguma dificuldade para baixar ou acessar o seu arquivo (como não receber o e-mail ou o link apresentar um erro), por favor, NÃO HESITE EM NOS CHAMAR!

A forma mais rápida e segura de resolver seu problema é enviando uma mensagem através da seção de mensagens ao vendedor, disponível dentro dos detalhes do seu pedido aqui na loja.

Responderemos o mais rápido possível para garantir seu acesso ao material.
