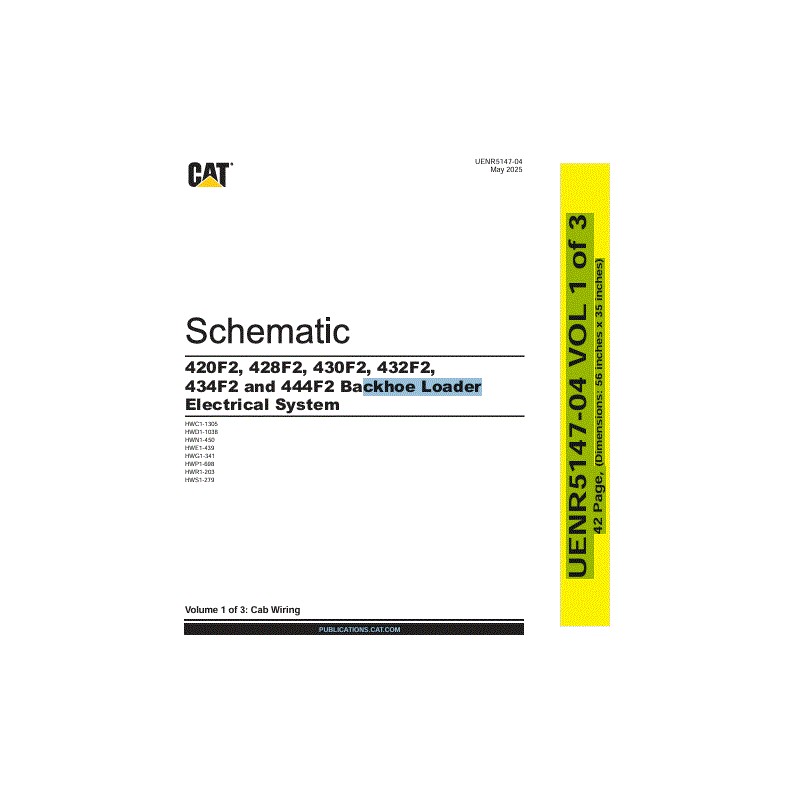

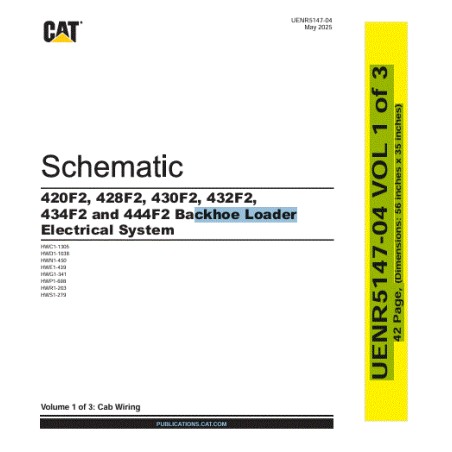

Esquema Elétrico Retroescavadeira CAT 420F2, 428F2, 430F2, 432F2, 434F2, 444F2 (UENR5147-04)

Este é o esquema elétrico oficial, número UENR5147-04 (peça 417-4229-00), para as Retroescavadeiras Caterpillar Série F2.

Este documento é essencial para o diagnóstico, reparo e identificação de falhas em todo o sistema elétrico da máquina.

O manual inclui:

• Diagrama Elétrico Completo: O esquema principal com todos os circuitos da máquina.

• Localização de Componentes: Lista e localização de todos os componentes elétricos, como ECMs, fusíveis, relés, interruptores e sensores.

• Layout de Chicotes (Harness): Detalhamento visual dos chicotes elétricos que percorrem a máquina.

• Vistas da Máquina: Ilustrações que mostram onde cada componente está fisicamente instalado.

Modelos e Séries Aplicáveis: Este esquema é válido especificamente para os seguintes intervalos de números de série:

• 420F2: HWC1-1305

• 428F2: HWN1-450

• 430F2: HWP1-698

• 432F2: HWG1-341, HWS1-279

• 434F2: HWE1-439, HWR1-203

• 444F2: HWD1-1038

INFORMAÇÕES SOBRE O ENVIO (PRODUTO DIGITAL)

Atenção: Este é um produto 100% digital (arquivo em PDF). Você não receberá nenhum item físico em seu endereço.

Como funciona a entrega?

1. ENVIO AUTOMÁTICO: Assim que o seu pagamento for confirmado pelo sistema, o link para download será liberado automaticamente.

2. ACESSO IMEDIATO: Você receberá o link para baixar seu arquivo diretamente no seu e-mail de cadastro.

3. ACESSO PELA CONTA: Você também poderá baixar o arquivo a qualquer momento acessando sua conta em nossa loja e clicando em "Histórico de Pedidos" ou "Meus Downloads".

SUPORTE E GARANTIA

Queremos que sua experiência seja perfeita. Se, por qualquer motivo, você tiver alguma dificuldade para baixar ou acessar o seu arquivo (como não receber o e-mail ou o link apresentar um erro), por favor, NÃO HESITE EM NOS CHAMAR!

A forma mais rápida e segura de resolver seu problema é enviando uma mensagem através da seção de mensagens ao vendedor, disponível dentro dos detalhes do seu pedido aqui na loja.

Responderemos o mais rápido possível para garantir seu acesso ao material.
