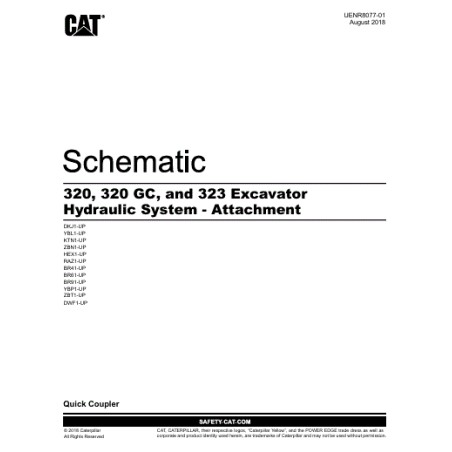

Esquema Hidráulico (Engate Rápido) CAT 320, 320 GC, 323 (UENR8077-01)

Este é o esquema hidráulico interativo oficial, número UENR8077-01, datado de Agosto de 2018, para o sistema de acessório (Attachment) Engate Rápido (Quick Coupler) das Escavadeiras Caterpillar 320, 320 GC e 323.

Este documento é essencial para a instalação, diagnóstico e reparo do sistema hidráulico do engate rápido. Como um manual interativo, ele permite navegação rápida através de "Bookmarks" (Marcadores) e hiperlinks (textos em azul).

O manual inclui:

• Diagrama Específico: Focado no circuito do Engate Rápido.

• Localização de Componentes: Detalha os componentes específicos do acessório, como "Cylinder Gp - Quick Coupler" (Cilindro), "Solenoid Gp - Valve" (Solenóide), "Valve Gp - Control (QC)" (Válvula de Controle) e "Valve Gp - Relief (QC)" (Válvula de Alívio).

• Localização de Pontos de Teste (Tap Location): Tabela de tomadas de pressão (AA, BB, CC, DD).

• Vistas da Máquina: Inclui vistas da Válvula de Controle Principal, Grupo de Bombas e vista lateral da máquina.

Modelos e Séries Aplicáveis: Este esquema é válido para os seguintes prefixos de série:

• 320 GC: ZKY1-UP, JGF1-UP, SLR1-UP

• 320: YBL1-UP, D8F1-UP, GLT1-UP, KGF1-UP

• 323: YBL1-UP, D8F1-UP, GLT1-UP, KGF1-UP

INFORMAÇÕES SOBRE O ENVIO (PRODUTO DIGITAL)

Atenção: Este é um produto 100% digital (arquivo em PDF). Você não receberá nenhum item físico em seu endereço.

Como funciona a entrega?

1. ENVIO AUTOMÁTICO: Assim que o seu pagamento for confirmado pelo sistema, o link para download será liberado automaticamente.

2. ACESSO IMEDIATO: Você receberá o link para baixar seu arquivo diretamente no seu e-mail de cadastro.

3. ACESSO PELA CONTA: Você também poderá baixar o arquivo a qualquer momento acessando sua conta em nossa loja e clicando em "Histórico de Pedidos" ou "Meus Downloads".

SUPORTE E GARANTIA

Queremos que sua experiência seja perfeita. Se, por qualquer motivo, você tiver alguma dificuldade para baixar ou acessar o seu arquivo (como não receber o e-mail ou o link apresentar um erro), por favor, NÃO HESITE EM NOS CHAMAR!

A forma mais rápida e segura de resolver seu problema é enviando uma mensagem através da seção de mensagens ao vendedor, disponível dentro dos detalhes do seu pedido aqui na loja.

Responderemos o mais rápido possível para garantir seu acesso ao material.
