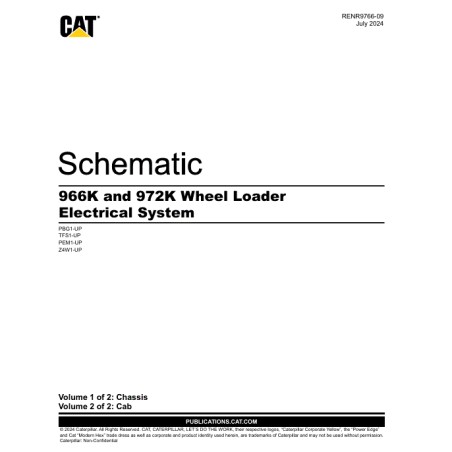

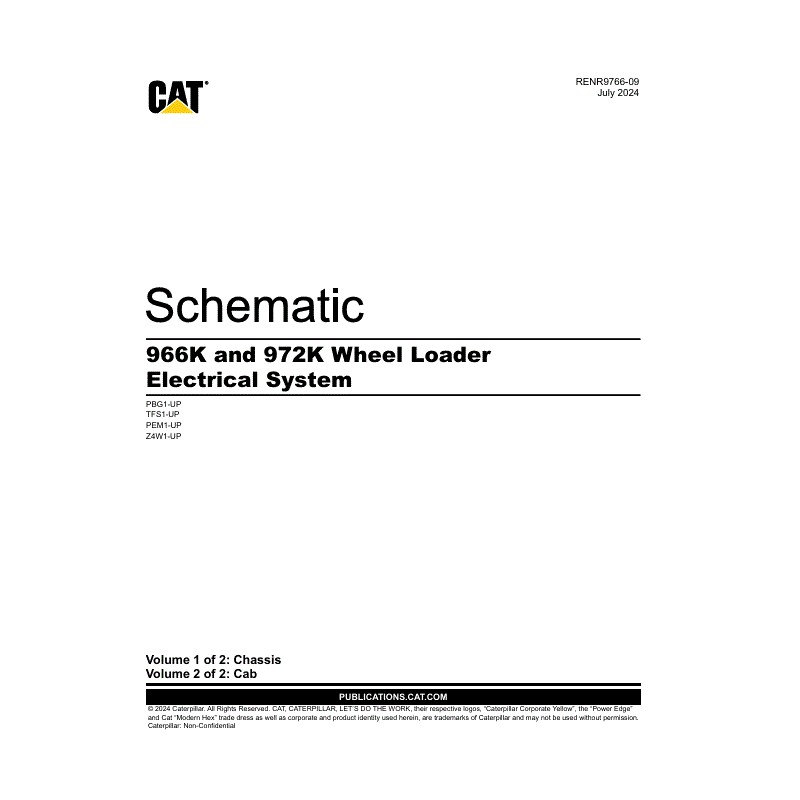

Esquema Elétrico Carregadeira CAT 966K e 972K (RENR9766-06)

Este é o esquema elétrico interativo oficial, número RENR9766-06, datado de Fevereiro de 2014, para as Carregadeiras de Rodas Caterpillar 966K e 972K.

Este documento é essencial para o diagnóstico e reparo de todo o sistema elétrico da máquina. Como um manual interativo, ele permite navegação rápida através de "Bookmarks" (Marcadores), hiperlinks (textos em azul) e isolamento de circuitos (Function Isolation).

O manual inclui:

• Diagrama Elétrico Completo: O esquema principal com todos os circuitos da máquina.

• Localização de Componentes: Lista e localização de todos os componentes elétricos, como ECMs (Motor, Implemento, Transmissão), Monitor (Display) e sensores.

• Layout de Chicotes (Harness): Detalhamento de todos os principais chicotes da máquina, incluindo (A) Chicote Principal, (B) Chicote do Motor, (C) Chicote da Plataforma e (D) Chicote da Cabine.

• Vistas da Máquina: Múltiplas vistas do chassi, motor e cabine para fácil identificação de componentes.

Modelos e Séries Aplicáveis: Este esquema é válido para os seguintes prefixos de série:

• 966K: PBG1-UP, KNZ1-UP

• 972K: PEA1-UP, KXZ1-UP

INFORMAÇÕES SOBRE O ENVIO (PRODUTO DIGITAL)

Atenção: Este é um produto 100% digital (arquivo em PDF). Você não receberá nenhum item físico em seu endereço.

Como funciona a entrega?

1. ENVIO AUTOMÁTICO: Assim que o seu pagamento for confirmado pelo sistema, o link para download será liberado automaticamente.

2. ACESSO IMEDIATO: Você receberá o link para baixar seu arquivo diretamente no seu e-mail de cadastro.

3. ACESSO PELA CONTA: Você também poderá baixar o arquivo a qualquer momento acessando sua conta em nossa loja e clicando em "Histórico de Pedidos" ou "Meus Downloads".

SUPORTE E GARANTIA

Queremos que sua experiência seja perfeita. Se, por qualquer motivo, você tiver alguma dificuldade para baixar ou acessar o seu arquivo (como não receber o e-mail ou o link apresentar um erro), por favor, NÃO HESITE EM NOS CHAMAR!

A forma mais rápida e segura de resolver seu problema é enviando uma mensagem através da seção de mensagens ao vendedor, disponível dentro dos detalhes do seu pedido aqui na loja.

Responderemos o mais rápido possível para garantir seu acesso ao material.
