Esquema Hidráulico (Acessório) CAT 336, 336 GC, 340 - Ventilador Reverso (UENR8167-02)

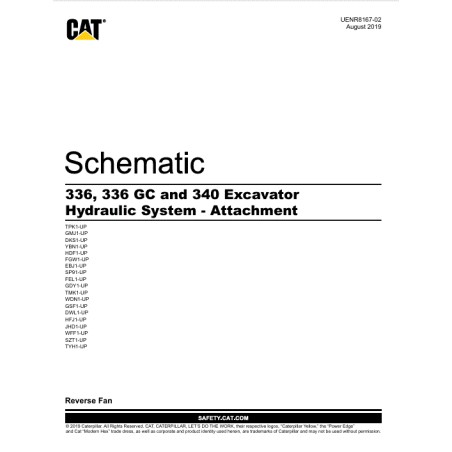

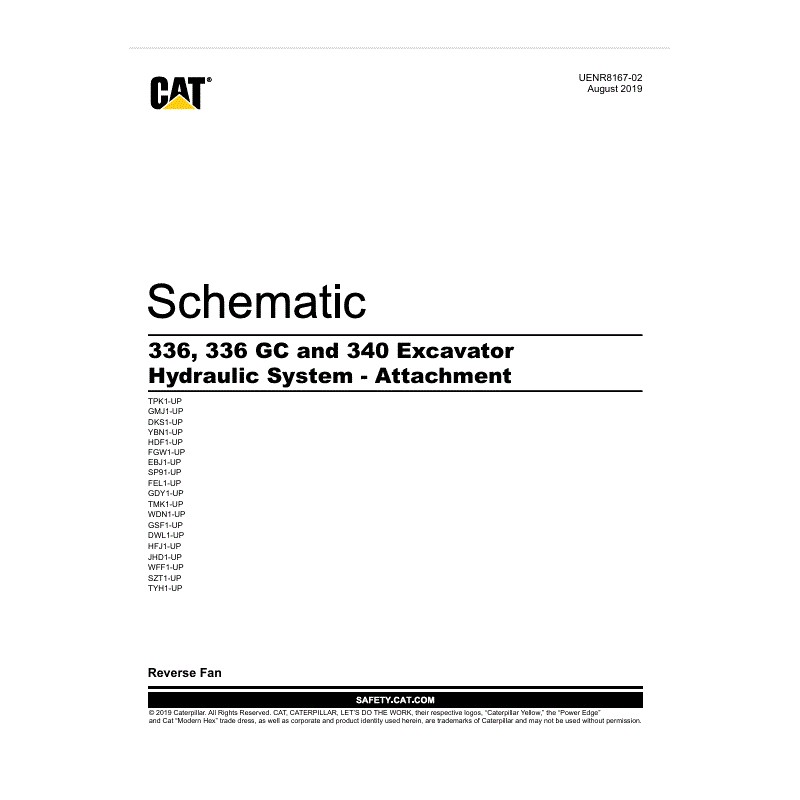

Este é o esquema hidráulico interativo oficial, número UENR8167-02, datado de Agosto de 2019, para as Escavadeiras Caterpillar 336, 336 GC e 340. Este manual é específico para o sistema de acessórios (Attachment) e detalha o "Reverse Fan" (Ventilador Reverso).

Como um documento interativo, ele permite navegação rápida através de "Bookmarks" (Marcadores) e hiperlinks (textos em azul) para identificar componentes e vistas da máquina.

O manual inclui:

• Localização de Componentes: Lista detalhada de todos os componentes hidráulicos, incluindo o Motor do Ventilador (Motor Gp - Piston (Fan)) e a Válvula de Controle do Ventilador Reverso (Valve Gp - Control (Reversing Fan)).

• Localização de Pontos de Teste (Tap Location): Identifica os pontos de tomada de pressão piloto (AA, BB) e dreno da carcaça (CC, DD).

• Vistas da Máquina: Vistas detalhadas da Traseira da Máquina, Válvula de Controle Principal (Frontal e Traseira) e do Grupo de Bombas.

Modelos e Séries Aplicáveis: Este esquema é válido para os seguintes modelos e prefixos de série :

• Modelos: 336, 336 GC, 340

• Séries: TPK1, GMJ1, DKS1, YBN1, HDF1, FGW1, EBJ1, SP91, FEL1, GDY1, TMK1, WDN1, GSF1, DWL1, HFJ1, JHD1, WFF1, SZT1, TYH1 (e mais)
